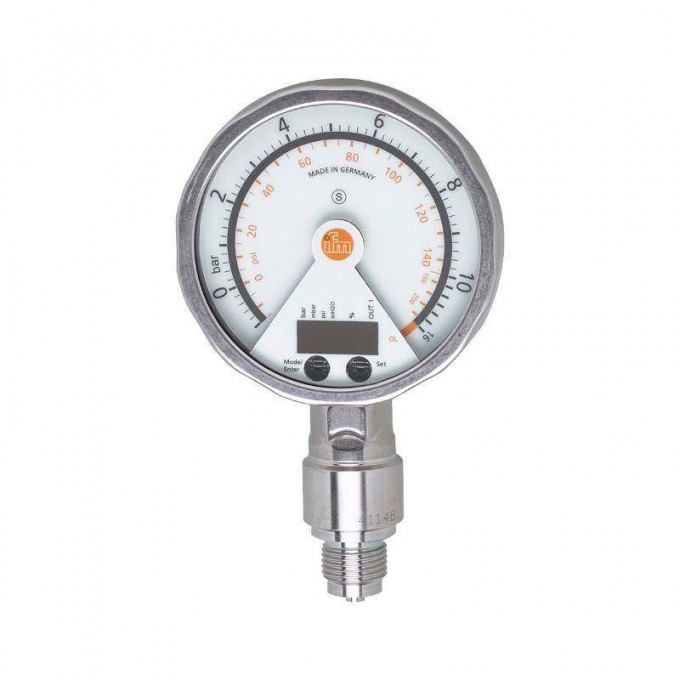

Датчик давления с аналоговым дисплеем PG2454 IFM 301619
Артикул: 301619
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC
Потребление тока [mA]
- < 70, (24 V)
Класс защиты
- III
Защита от переполюсовки
- С Защита от переполюсовки
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- 75
Защита от короткого замыкания
- С Защита от короткого замыкания
Тип защиты от короткого замыкания
- Тактовый
Защита от перегрузок по току
- С Защита от перегрузок по току
Температура окружающей среды [°C]
- -20…80
Степень защиты
- IP 67, IP 69K
MTTF [годы]
- 103
Вес [g]
- 608
Материал
- Нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm
Состояние выхода
- Светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Общее количество выходов
- 2
Количество цифровых выходов
- 1
Температура хранения [°C]
- -40…100
Температура измеряемой среды [°C]
- -25…80
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 6
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Al2O3 (керамика), FKM, нерж. сталь (1.4404 / 316L)
Подключение к процессу
- Резьбовое соединение G 1/2 внешняя резьба
Применение
- Для общепромышленного применения, Безопасный манометр (S) на основе DIN EN 837-1
Среда
- Жидкие или газообразные среды
Тип давления
- Относительное давление
Количество аналоговых выходов
- 1
Аналоговый выход по току [mA]
- 4…20, обратимый, (масштабируемый)
Наиб.нагрузка [?]
- (Ub — 10 V) / 20 mA
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,25 (BFSL) / < ± 0,5 (LS), (Turn down 1:1, BFSL = прямая линия наилучшего соответствия)
Отклонение гистерезиса [% диапазона]
- < ± 0,25, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,1, (Turn down 1:1, за 6 месяцев)
DIN EN 60068-2-27
- 50 г (11 ms)
DIN EN 60068-2-6
- 20 г (10…2000 Hz)
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Мин. кол-во циклов давления
- 100 миллионов
Встроенный «Watchdog»
- С Встроенный «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,5, (Turn down 1:1)
Время отклика [ms]
- < 9
Дисплей
- 2 x светодиод, зелёный
Измеренные значения
- Буквенно-цифровой дисплей, красный 4-значный
Демпфирование коммутационного выхода dAP [s]
- 0,01…30
Демпфирование аналогового выхода dAA [s]
- 0,01…30
Со шкалой
- С Со шкалой
Функции дисплея
- Буквенно-цифровой дисплей, красный 4-значный
Точки переключения
- Светодиодное кольцо, красный
50 bar
- 725 psi
150 bar
- 2175 psi
38 bar
- 551 psi
-1…10 bar
- -14,4…145 psi
-0,96…16 bar
- -14…232 psi
-1…15,96 bar
- -14,4…231,6 psi
-1…13,5 bar
- -14,4…195,8 psi
1,5…16 bar
- 21,8…232 psi
0,02 bar
- 0,2 psi
Температурный коэффициент нулевой точки [% от диапазона измерени
- < ± 0,2, (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- < ± 0,2, (0...70 °C)
Время нарастания переходной характеристики аналогового выхода [m
- 28
16 bar
- 232 psi
Особенность
- Давления
Особенность
ОПИСАНИЕ
Датчик давления с аналоговым дисплеем PG2454 от IFM — современный вариант Датчики давления, подходящий для широкого спектра задач. Компания Imerussia.ru поставляет сертифицированные товары напрямую от производителей
