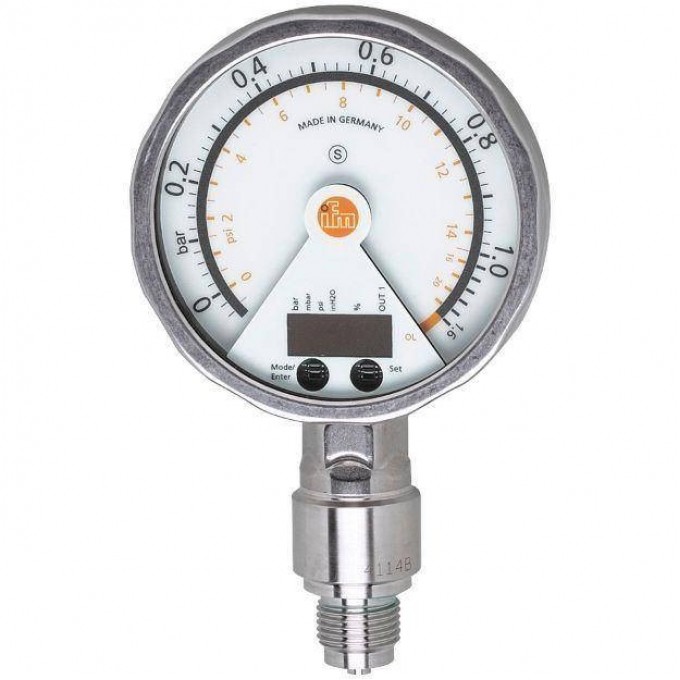

Датчик давления с аналоговым дисплеем PG2457 IFM 301725
Артикул: 301725
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC
Потребление тока [mA]
- < 70, (24 V)
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- 75
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Температура окружающей среды [°C]
- -20…80
Степень защиты
- IP 67, IP 69K
MTTF [годы]
- 103
Вес [g]
- 612
Материал
- Нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm
Состояние выхода
- Светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов
- 1
Температура хранения [°C]
- -40…100
Температура измеряемой среды [°C]
- -25…80
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 6
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Al2O3 (керамика), FKM, нерж. сталь (1.4404 / 316L)
Подключение к процессу
- Резьбовое соединение G 1/2 внешняя резьба
EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
- 10 V/m
EN 61000-4-4 Burst
- 2 kV
EN 61000-4-6 ВЧ проводимость
- 10 V
Применение
- Для общепромышленного применения, Безопасный манометр (S) на основе DIN EN 837-1
Среда
- Жидкие или газообразные среды
Тип давления
- Относительное давление
Аналоговый выход по току [mA]
- 4…20, обратимый, (масштабируемый)
Наиб.нагрузка [?]
- (Ub — 10 V) / 20 mA
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,25 (BFSL) / < ± 0,5 (LS), (Turn down 1:1, BFSL = прямая линия наилучшего соответствия)
Отклонение гистерезиса [% диапазона]
- < ± 0,25, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,1, (Turn down 1:1, за 6 месяцев)
Мин. кол-во циклов давления
- 100 миллионов
EN 61000-4-5 Surge
- 0,5/1 kV
Наличие «Watchdog»
- Со встроенным «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,5, (Turn down 1:1)
Время отклика [ms]
- < 9
Дисплей
- 2 x светодиод, зелёный
Измеренные значения
- Буквенно-цифровой дисплей, красный 4-значный
Демпфирование коммутационного выхода dAP [s]
- 0,01…30
Демпфирование аналогового выхода dAA [s]
- 0,01…30
DIN IEC 68-2-27
- 50 г (11 ms)
DIN IEC 68-2-6
- 20 г (10…2000 Hz)
Со шкалой
- С Со шкалой
Функции дисплея
- Буквенно-цифровой дисплей, красный 4-значный
30 bar
- 435 psi
Точки переключения
- Светодиодное кольцо, красный
0,002 bar
- 0,02 psi
10 bar
- 145 psi
1,6 bar
- 23,2 psi
-0,05…1 bar
- -0,72…14,5 psi
0,2…1,6 bar
- 2,9…23,2 psi
-0,046…1,6 bar
- -0,66…23,2 psi
-0,05…1,596 bar
- -0,72…23,14 psi
-0,05…1,34 bar
- -0,72…19,58 psi
Температурный коэффициент нулевой точки [% от диапазона измерени
- < ± 0,2, (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- < ± 0,2, (0...70 °C)
Время нарастания переходной характеристики аналогового выхода [m
- 28
Особенность
- Давления
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Датчик давления с аналоговым дисплеем PG2457 от IFM — современный вариант Датчики давления, подходящий для широкого спектра задач. Компания Imerussia.ru помогает подобрать оптимальные решения под технические требования заказчиков
