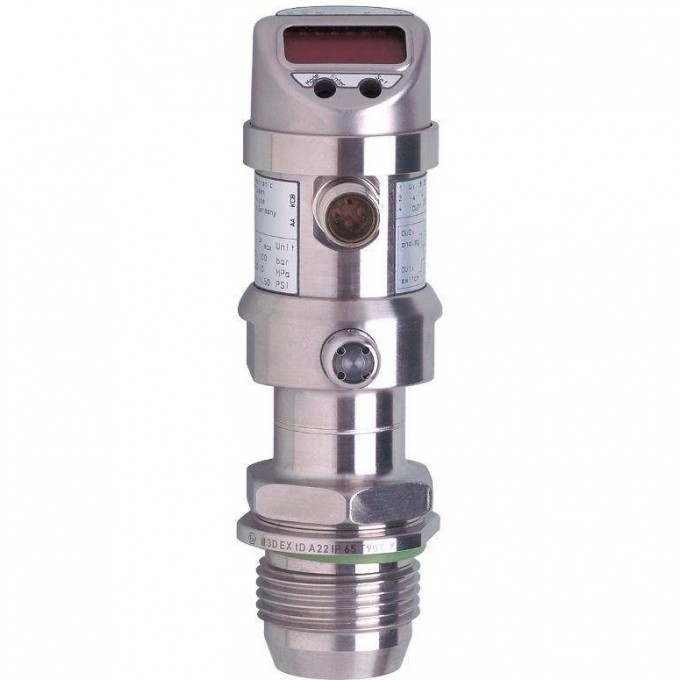

Датчик давления с дисплеем и установкой заподлицо PI008A IFM 301782
Артикул: 301782
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC
Потребление тока [mA]
- < 50
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- 6
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Температура окружающей среды [°C]
- -20…60
Степень защиты
- IP 65
MTTF [годы]
- 163
Вес [g]
- 509
Материал
- Нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон)
Состояние выхода
- Светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов
- 1
Выбор параметров
- Гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей, Нулевая точка, диапазон
Температура хранения [°C]
- -40…100
Температура измеряемой среды [°C]
- -20…60, (когда используется вне взрывоопасных зон:, Температура окружающей среды: -25…85 °C, Температура измеряемой среды: -25…125 °C / 145 °C < 1h)
Время задержки включения питания [s]
- 0,5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), нерж. сталь (1.4404 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4, PTFE (тефлон), EPDM
Подключение к процессу
- Резьбовое соединение G 1 внешняя резьба уплотняющий конус
EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
- 10 V/m
EN 61000-4-4 Burst
- 2 kV
EN 61000-4-6 ВЧ проводимость
- 10 V
Применение
- Гигиенические системы
Среда
- Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Тип давления
- Относительное давление
Аналоговый выход по току [mA]
- 4…20, обратимый, (масштабируемый 1:4)
Наиб.нагрузка [?]
- (Ub — 10 V) / 20 mA
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,2, (Turn down 1:1 линейность, вкл. гистерезис и повторяемость настройка предельного значения согласно DIN 16086)
Отклонение линейности [% диапазона]
- < ± 0,15, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]
- < ± 0,15, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,1, (Turn down 1:1, за год)
Мин. кол-во циклов давления
- 100 миллионов
EN 61000-4-5 Surge
- 0,5/1 kV
Наличие «Watchdog»
- Со встроенным «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,2, (Turn down 1:1)
Время отклика [ms]
- < 100
Дисплей
- Mbar, kPa, inH2O, mmWS, % от диапазона
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Установка
- Поворотный корпус 350°
Демпфирование коммутационного выхода dAP [s]
- 0,1…100
Демпфирование аналогового выхода dAA [s]
- 0,1…100
DIN IEC 68-2-27
- 50 г (11 ms)
DIN IEC 68-2-6
- 20 г (10…2000 Hz)
Предел прочности по давлению [mbar]
- 6000
Мин. разрывное давление [mbar]
- 30000
Диапазон измерения [mbar]
- -12,4…250
Маркировка АТЕХ
- II 3D Ex tc IIIC T90°C Dc X
Аналоговый выход по напряжению [V]
- 0…10, обратимый, (масштабируемый 1:4)
Мин. сопротивление нагрузки [?]
- 2000
Функции дисплея
- Буквенно-цифровой дисплей, 4-значный
Точка срабатывания SP [mbar]
- -12…250
Точка сброса rP [mbar]
- -12,4…249,6
Aналоговая пусковая точка [mbar]
- -12,4…187,4
Aналоговая конечная точка [mbar]
- 50…250
С шагом в [mbar]
- 0,2
Температурный коэффициент нулевой точки [% от диапазона измерени
- < ± 0,05, (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- < ± 0,15, (0...70 °C)
Время нарастания переходной характеристики аналогового выхода [m
- 25
Особенность
- Давления
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Датчик давления с дисплеем и установкой заподлицо PI008A от IFM — решение из линейки Датчики давления, которое объединяет надежность и высокие эксплуатационные характеристики. Компания Imerussia.ru поставляет сертифицированные товары напрямую от производителей
