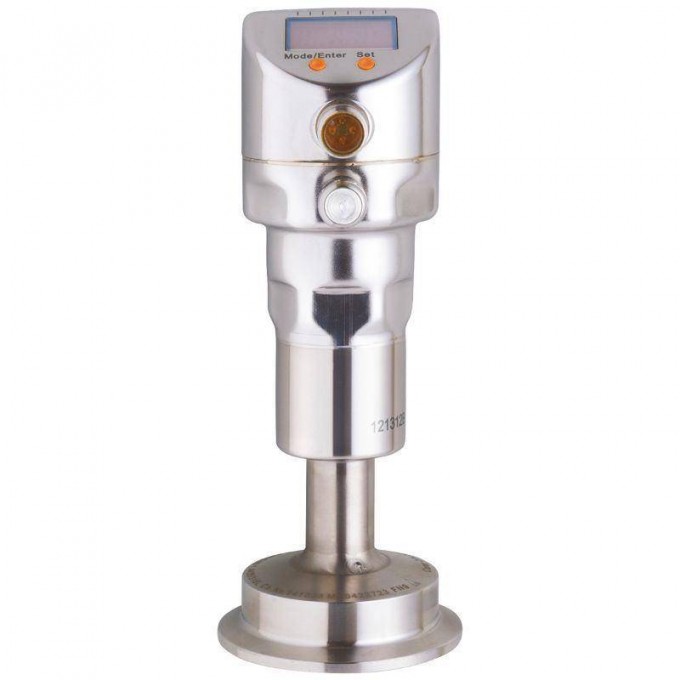

Датчик давления с дисплеем и установкой заподлицо PI2304 IFM 301502
Артикул: 301502
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC
Потребление тока [mA]
- < 45
Класс защиты
- III
Защита от переполюсовки
- С Защита от переполюсовки
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- 125
Защита от короткого замыкания
- С Защита от короткого замыкания
Тип защиты от короткого замыкания
- Тактовый
Защита от перегрузок по току
- С Защита от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2 (38,4 kBaud)
IO-Link проверка
- 1.0
Стандарт SDCI
- IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002
IO-Link ID прибора
- 103 d / 00 00 67 h
Профили
- Нет
SIO режим
- С SIO режим
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 2,3
Температура окружающей среды [°C]
- -25…80
Степень защиты
- IP 67, IP 68, IP 69K
MTTF [годы]
- 142
Вес [g]
- 1048
Материал
- Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PBT (полибутилентерефталат), PEI, PFA
Состояние выхода
- Светодиод, жёлтый
Упаковочная величина
- 1 шт.
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Общее количество выходов
- 2
Количество цифровых выходов
- 2
Температура хранения [°C]
- -25…100
Температура измеряемой среды [°C]
- -25…200, (-25…160 °C, Температура окружающей среды > 65 °C)
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 0,5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4435 / 316L)
Подключение к процессу
- Clamp DN 51 / 2?
Применение
- Гигиенические системы
Среда
- Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Тип давления
- Относительное давление
Количество аналоговых выходов
- 1
Аналоговый выход по току [mA]
- 4…20, обратимый, (масштабируемый)
Наиб.нагрузка [?]
- (Ub — 10 V) / 20 mA
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,2, (Turn down 1:1 линейность, вкл. гистерезис и повторяемость настройка предельного значения согласно DIN 16086)
Отклонение линейности [% диапазона]
- < ± 0,15, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]
- < ± 0,15, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,1, (Turn down 1:1, за год)
DIN EN 60068-2-27
- 50 г (11 ms)
DIN EN 60068-2-6
- 20 г (10…2000 Hz)
Мин. кол-во циклов давления
- 10 миллионов
Встроенный «Watchdog»
- С Встроенный «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,2, (Turn down 1:1)
Аналоговые рабочие данные
- 1
Бинарные рабочие данные
- 2
Дисплей
- Bar, psi, MPa, % от диапазона
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Демпфирование коммутационного выхода dAP [s]
- 0…30
Демпфирование аналогового выхода dAA [s]
- 0,01…99,99
Характеристика поверхности Ra/Rz частей в контакте со средой
- < 0,38 / -
Мин. время реакции коммутационного выхода (dAP) [ms]
- 3
Жидкий наполнитель для переноса давления
- Белое медицинское масло (подходит для применения в пищевой промышленности, соответствует требованиям FDA)
Диаметр диафрагмы [mm]
- 47,5
Функции дисплея
- Буквенно-цифровой дисплей, 4-значный
Температурный коэффициент нулевой точки [% от диапазона измерени
- < ± 0,2, (0...200 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- < ± 0,15, (0...200 °C)
Время нарастания переходной характеристики аналогового выхода [m
- 7
Особенность
- Давления
Особенность
ОПИСАНИЕ
Датчик давления с дисплеем и установкой заподлицо PI2304 от IFM — оригинальная продукция Датчики давления, обеспечивающая стабильную работу и долговечность. Компания Imerussia.ru предлагает продукцию, подходящую для различных отраслей и сфер применения
