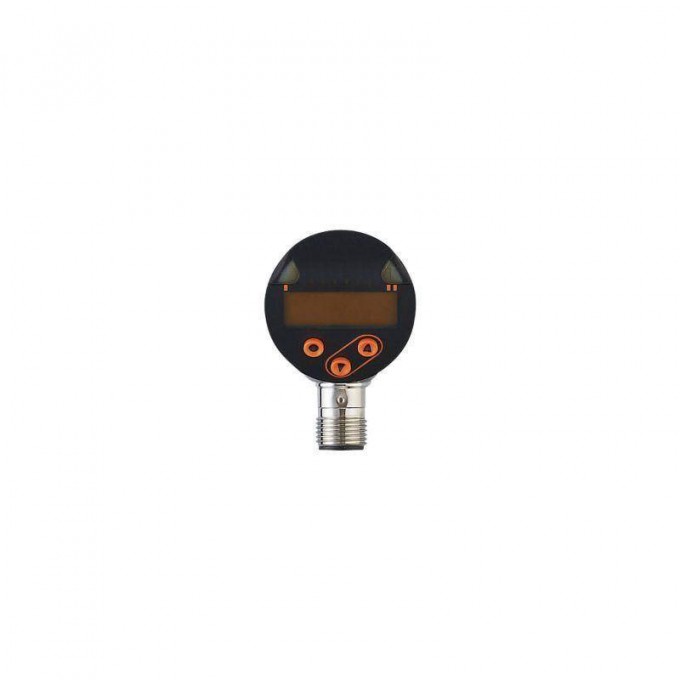

Датчик давления с дисплеем PN2698 IFM 301488
Артикул: 301488
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- < 35
Класс защиты
- III
Защита от переполюсовки
- С Защита от переполюсовки
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- < 500
Защита от короткого замыкания
- С Защита от короткого замыкания
Тип защиты от короткого замыкания
- Тактовый
Защита от перегрузок по току
- С Защита от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2
IO-Link проверка
- 1.1
Стандарт SDCI
- IEC 61131-9
IO-Link ID прибора
- 476 d / 00 01 dc h
Профили
- Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим
- С SIO режим
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 2,3
Температура окружающей среды [°C]
- -25…80
Степень защиты
- IP 65, IP 67
MTTF [годы]
- 145
Вес [g]
- 246
Материал
- Нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Общее количество выходов
- 2
Количество цифровых выходов
- 2
Выбор параметров
- Гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении / выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению
Температура хранения [°C]
- -40…100
Температура измеряемой среды [°C]
- -25…80
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 0,3
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4404 / 316L), Al2O3 (96 %, керамика), FKM
Подключение к процессу
- Резьбовое соединение 1/4 NPT внешняя резьба
Регистрационный номер UL
- J012
Применение
- Для общепромышленного применения
Среда
- Жидкие или газообразные среды
Тип давления
- Относительное давление
MAWP (для применения в соответствии с CRN) [bar]
- 10
Количество аналоговых выходов
- 1
Аналоговый выход по току [mA]
- 4…20, (масштабируемый 1:5)
Наиб.нагрузка [?]
- 500
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,25 (BFSL) / < ± 0,5 (LS), (Turn down 1:1, BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона]
- < ± 0,1, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,05, (Turn down 1:1, за 6 месяцев)
DIN EN 60068-2-27
- 50 г (11 ms)
DIN EN 60068-2-6
- 20 г (10…2000 Hz)
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Мин. кол-во циклов давления
- 100 миллионов
Момент затяжки [Nm]
- > 50, (В зависимости от смазки, уплотнения и оценки давления)
Встроенный ограничитель
- Нет (можно модифицировать)
Измерительный элемент
- Керамическая емкостная ячейка для измерения давления
Встроенный «Watchdog»
- С Встроенный «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,4, (Turn down 1:1)
Время отклика [ms]
- < 1,5
Программируемое время задержки dS, dr [s]
- 0…50
Аналоговые рабочие данные
- 1
Бинарные рабочие данные
- 2
Дисплей
- 4 x светодиод, зелёный (mbar, mmWS, kPa, inH2O)
Измеренные значения
- Буквенно-цифровой дисплей, красный/зеленый 4-значный
Демпфирование коммутационного выхода dAP [s]
- 0…4
Демпфирование аналогового выхода dAA [s]
- 0…4
Устойчивость к вакууму [mbar]
- -1000
Аналоговый выход по напряжению [V]
- 0…10, (масштабируемый 1:5)
Мин. сопротивление нагрузки [?]
- 2000
Макс. время реакции аналогового выхода [ms]
- 3
Температурный коэффициент нулевой точки [% от диапазона измерени
- 0,2, (-25…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- 0,2, (-25…80 °C)
Особенность
- Давления
Особенность
