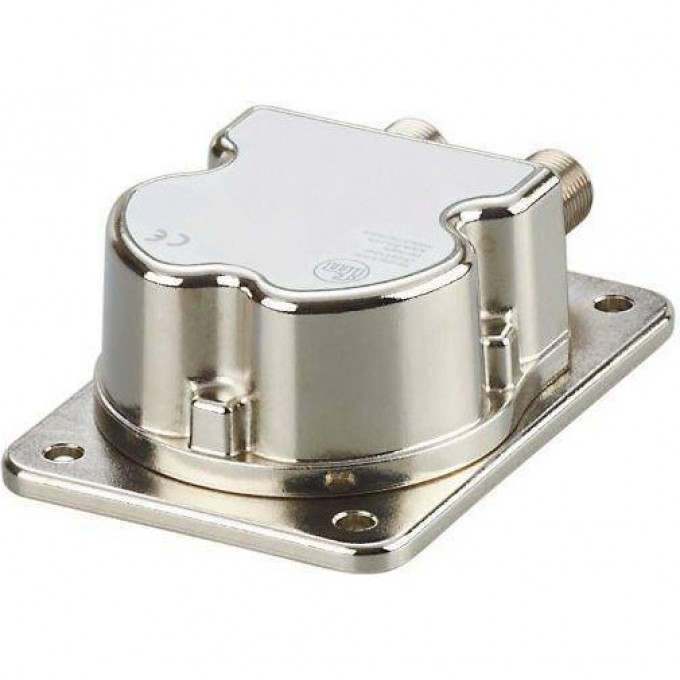

Датчик наклона JN2200 IFM 12696
Артикул: 12696
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Особенность -
Гарантия -
12 месяцев
Сертификаты -
CE
Потребление тока -
90, (24 V DC, 25 °C)
Класс защиты -
III
Электрическое исполнение -
PNP/NPN
Функция выходного сигнала -
Нормально открытый / нормально закрытый, (программируемый)
Макс. падение напряжения коммутационного выхода DC [V] -
2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] -
125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Защита от короткого замыкания -
С защитой от короткого замыкания
Защита от перегрузок по току -
С защитой от перегрузок по току
Коммуникационный интерфейс -
IO-Link
Способ передачи -
COM2 (38,4 kBaud)
IO-Link проверка -
1.1
Стандарт SDCI -
IEC 61131-9 CDV
IO-Link ID прибора -
416 / 0x0001A0
Профили -
Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим -
С SIO режимом
Нужный тип порта -
A
Миним.время рабочего цикла [ms] -
5
Температура окружающей среды [°C] -
-40…85
Степень защиты -
IP 65, IP 67, IP 68, IP 69K
MTTF [годы] -
176
Вес -
410
Размеры [mm] -
90 x 62 x 33,2
Материал -
Корпус: отливка из цинка никелированн.
Упаковочная величина -
1 шт.
Количество входов и выходов -
Количество цифровых выходов: 2, Количество аналоговых выходов: 2
Количество цифровых выходов -
С 2 цифровыми выходами
Выбор параметров -
Угол (X/Y) / вибрация (Veff / aPeak), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению
Температура хранения [°C] -
-40…85
Защита от перепутывания полярности -
С защитой от перепутывания полярности
Время задержки включения питания [s] -
300, (время разогрева)
Применение -
Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения
Аналоговый выход по току -
4…20, (в случае неисправности: 2 mA)
Наиб.нагрузка [?] -
220, (220 (9,2…15 V) / 500 (15…30 V))
DIN EN 60068-2-27 -
100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-6 -
10…500 Hz / 10 г 10 циклов/ось, синус
Режим работы -
1 светодиод, зелёный
Аналоговые рабочие данные -
2
Бинарные рабочие данные -
2
DIN EN 61000-4-2 ESD -
4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение -
10 V/m
DIN EN 61000-4-4 Burst -
2 kV
DIN EN 61000-4-6 ВЧ проводимость -
10 V
Мин. сопротивление нагрузки [?] -
1000, (10000 (12…13,5 V) / 1000 (13,5…30 V))
DIN EN 60068-2-64 -
10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
Тип контролируемого параметра -
Ёмкостная MEMS
Угловой диапазон [°] -
± 180
Повторяемость [°] -
? ± 0,1
Разрешение [°] -
0,05
Температурный коэфициент [1/K] -
? ± 0,02
Точность [°] -
? ± 0,5
Макс. потребление тока [mA] -
330, (9,2 V DC, -40 °C)
Макс. время инициализации [ms] -
1000
Точность аналогового выхода [%] -
? 1
Предельная частота [Hz] -
0,5…10, (параметризуемый)
Диапазон измерения вибрации [mm/s] -
3200
Диапазон измерения вибрации [g] -
16, (± 2, ± 4, ±8 g параметризуемый)
Частотный диапазон [Hz] -
0,1…400
DIN EN 55022 класс B / CISPR 16-2-3 -
30 — 1000 MHz
CISPR 25 ECE R 10 -
30 — 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10 -
20 — 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10 -
Импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3 -
— 80 V импульс а / + 80 V импульс b
DIN EN 60068-2-29 -
30 г 6 ms / 24000 механические удары (удар)
DIN EN 60068-2-52 -
Степень воздействия 5 (автотранспортное средство)
DIN EN 60068-2-30 -
55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
Стандарт -
Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Порог срабатывания выхода -
1 светодиод, жёлтый
Рабочее напряжение -
Защита от переполюсовки -
Количество аналоговых выходов -
Общее количество выходов -
Количество осей измерения -
Аналоговое выходное напряжение -
ОПИСАНИЕ
Датчик наклона JN2200 от IFM — решение из линейки Датчики наклона, которое объединяет надежность и высокие эксплуатационные характеристики. Компания Imerussia.ru специализируется на промышленном оборудовании для любых условий работы
Почему доверяют Imerussia.ru:
- Короткие сроки поставки благодаря прямым контрактам
- Только оригинальная продукция от производителей
- Оптимальные цены благодаря прямым закупкам
- Быстрое оформление заказа и доставка в любую точку РФ
- Профессиональная помощь в выборе и эксплуатации
Характеристики - Датчик наклона JN2200
