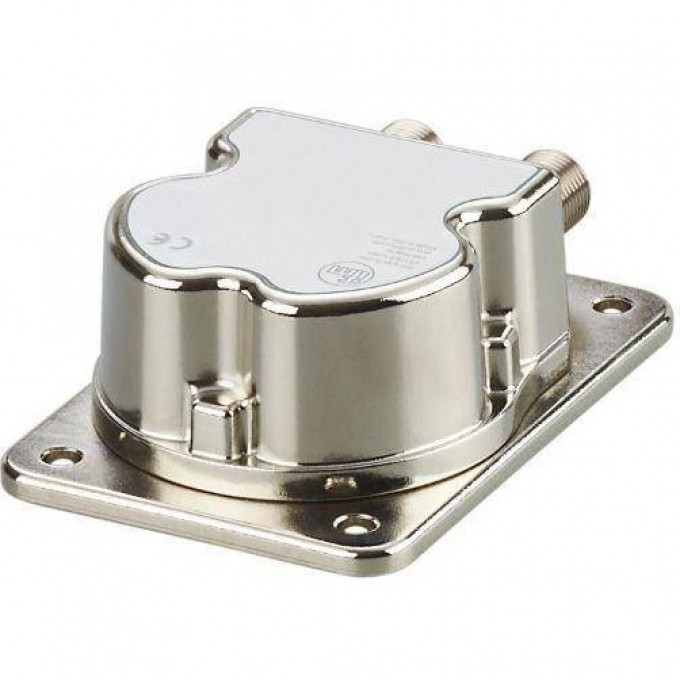

Датчик наклона JN2201 IFM 12697
Артикул: 12697
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 9,2…30 DC, (выход напряжения: 12…30 DC, IO-Link: 18…30 DC)
Потребление тока [mA]
- 100, (24 V DC, 25 °C)
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Защита от короткого замыкания
- С защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2 (38,4 kBaud)
IO-Link проверка
- 1.1
Стандарт SDCI
- IEC 61131-9 CDV
IO-Link ID прибора
- 416 / 0x0001A0
Профили
- Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим
- С SIO режимом
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 5
Температура окружающей среды [°C]
- -40…85
Степень защиты
- IP 65, IP 67, IP 68, IP 69K
MTTF [годы]
- 176
Вес [g]
- 451
Размеры [mm]
- 90 x 62 x 33,2
Материал
- Корпус: отливка из цинка никелированн.
Упаковочная величина
- 1 шт.
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 2
Количество цифровых выходов
- С 2 цифровыми выходами
Выбор параметров
- Угол (X/Y), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению
Температура хранения [°C]
- -40…85
Защита от перепутывания полярности
- С защитой от перепутывания полярности
Время задержки включения питания [s]
- 300, (время разогрева)
Применение
- Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения
Аналоговый выход по току [mA]
- 4…20, (в случае неисправности: 2 mA)
Наиб.нагрузка [?]
- 220, (220 (9,2…15 V) / 500 (15…30 V))
DIN EN 60068-2-27
- 100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-6
- 10…500 Hz / 10 г 10 циклов/ось, синус
Режим работы
- 1 светодиод, зелёный
Аналоговые рабочие данные
- 2
Бинарные рабочие данные
- 2
DIN EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение
- 10 V/m
DIN EN 61000-4-4 Burst
- 2 kV
DIN EN 61000-4-6 ВЧ проводимость
- 10 V
Аналоговый выход по напряжению [V]
- 2…10, (в случае неисправности: 1 V)
Мин. сопротивление нагрузки [?]
- 1000, (10000 (12…13,5 V) / 1000 (13,5…30 V))
DIN EN 60068-2-64
- 10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
Тип контролируемого параметра
- Ёмкостная MEMS
Угловой диапазон [°]
- ± 45
Повторяемость [°]
- ? ± 0,01
Разрешение [°]
- 0,01
Температурный коэфициент [1/K]
- ? ± 0,0008
Точность [°]
- ? ± 0,01
Макс. потребление тока [mA]
- 380, (9,2 V DC, -40 °C)
Макс. время инициализации [ms]
- 1000
Точность аналогового выхода [%]
- ? 1
Предельная частота [Hz]
- 0,5…10, (параметризуемый)
DIN EN 55022 класс B / CISPR 16-2-3
- 30 — 1000 MHz
CISPR 25 ECE R 10
- 30 — 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10
- 20 — 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10
- Импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3
- — 80 V импульс а / + 80 V импульс b
DIN EN 60068-2-29
- 30 г 6 ms / 24000 механические удары (удар)
DIN EN 60068-2-52
- Степень воздействия 5 (автотранспортное средство)
DIN EN 60068-2-30
- 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
Стандарт
- Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Порог срабатывания выхода
- 1 светодиод, жёлтый
Особенность
- Наклона
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
Количество осей измерения
ОПИСАНИЕ
Датчик наклона JN2201 от IFM — оригинальная продукция Датчики наклона, обеспечивающая стабильную работу и долговечность. Компания Imerussia.ru обеспечивает поставки оборудования, соответствующего международным стандартам
