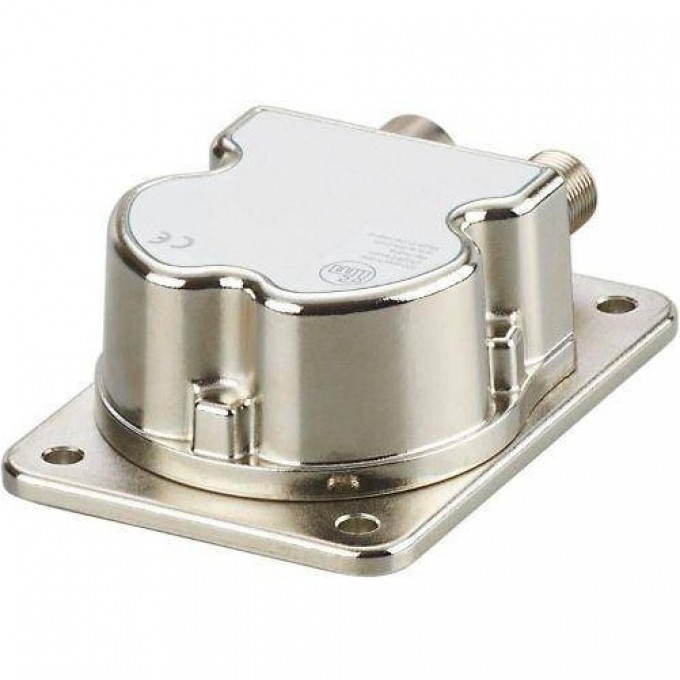

Датчик наклона JN2300 IFM 12710
Артикул: 12710
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 9,2…30 DC
Потребление тока [mA]
- 70, (24 V DC, 25 °C)
Класс защиты
- III
Коммуникационный интерфейс
- CAN
Температура окружающей среды [°C]
- -40…85
Степень защиты
- IP 65, IP 67, IP 68, IP 69K
MTTF [годы]
- 372
Вес [g]
- 415
Размеры [mm]
- 90 x 62 x 33,2
Материал
- Корпус: отливка из цинка никелированн.
Упаковочная величина
- 1 шт.
Протокол
- SAE J1939
Температура хранения [°C]
- -40…85
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Защита от перепутывания полярности
- С защитой от перепутывания полярности
Время задержки включения питания [s]
- 300, (время разогрева)
Применение
- Высокоточное 2-осевое измерение угла наклона для подвижной техники
DIN EN 60068-2-27
- 100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-6
- 10…500 Hz / 10 г 10 циклов/ось, синус
DIN EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение
- 10 V/m
DIN EN 61000-4-4 Burst
- 2 kV
DIN EN 61000-4-6 ВЧ проводимость
- 10 V
Количество интерфейсов CAN
- 1
DIN EN 60068-2-64
- 10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
Тип контролируемого параметра
- Ёмкостная MEMS
Угловой диапазон [°]
- 0…360 / ± 180
Повторяемость [°]
- ? ± 0,1
Разрешение [°]
- 0,1
Температурный коэфициент [1/K]
- ? ± 0,02
Точность [°]
- ? ± 0,5
Неисправность
- 1 светодиод, красный
Макс. потребление тока [mA]
- 310, (9,2 V DC, -40 °C)
Макс. время инициализации [ms]
- 1000
Предельная частота [Hz]
- 0,5…10, (параметризуемый)
Диапазон измерения вибрации [mm/s]
- 3200
Диапазон измерения вибрации [g]
- 16, (± 2, ± 4, ±8 g параметризуемый)
Частотный диапазон [Hz]
- 0,1…400
DIN EN 55022 класс B / CISPR 16-2-3
- 30 — 1000 MHz
CISPR 25 ECE R 10
- 30 — 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10
- 20 — 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10
- Импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3
- — 80 V импульс а / + 80 V импульс b
DIN EN 60068-2-29
- 30 г 6 ms / 24000 механические удары (удар)
DIN EN 60068-2-52
- Степень воздействия 5 (автотранспортное средство)
DIN EN 60068-2-30
- 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
Стандарт
- Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Нагрузочное сопротивление
- Да, (внутренний , параметризуемый)
Рабочий режим
- 1 светодиод, зелёный
Особенность
- Наклона
Защита от переполюсовки
Количество осей измерения
ОПИСАНИЕ
Датчик наклона JN2300 от IFM — современный вариант Датчики наклона, подходящий для широкого спектра задач. Компания Imerussia.ru обеспечивает поставки оборудования, соответствующего международным стандартам
