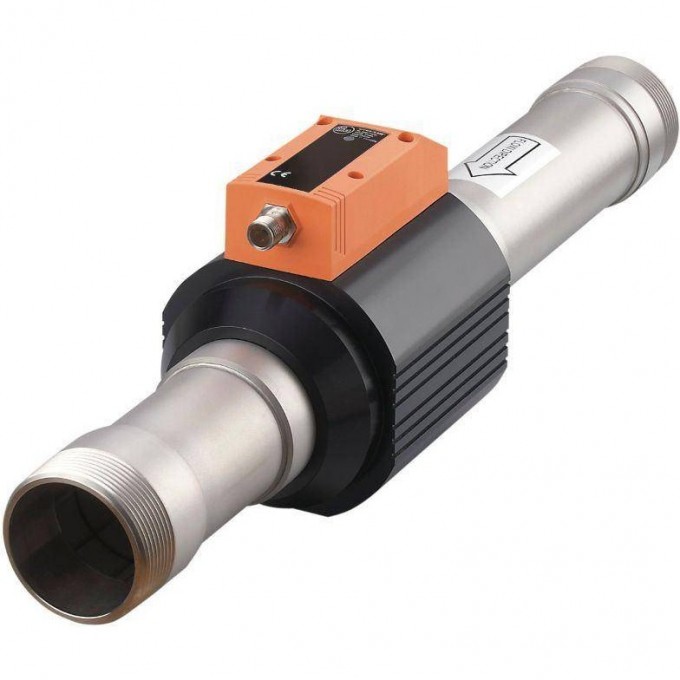

Датчик учета расхода сжатого воздуха SD2001 IFM 298523
Артикул: 298523
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- < 100
Класс защиты
- III
Электрическое исполнение
- PNP
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250, (на каждый выход)
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Степень защиты
- IP 65
MTTF [годы]
- 227
Вес [g]
- 4269,5
Материал
- PBT-GF20, NBR, PC, нерж. сталь (1.4301/304), PTFE (тефлон), латунь (покрытие), FKM, алюминий с порошковым покрытием
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- С присоединением M12
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов
- С 2 цифровыми выходами
Выбор параметров
- Контроль скорости потока, расходомер, счетчик с предварительным набором, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей
Время задержки включения питания [s]
- 0,5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Время отклика [s]
- 0,1, (dAP = 0)
Макс. допустимая относительная влажность воздуха [%]
- 90
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4301/304), FKM, керамика стекло обработанное, PEEK GF30, полиэстер, алюминий
Подключение к процессу
- Резьбовое соединение 2 NPT DN50
Применение
- Для общепромышленного применения
Среда
- Сжатый воздух
Предел прочности по давлению [psi]
- 232
MAWP (для применения в соответствии с CRN) [bar]
- 16
Аналоговый выход по току [mA]
- 4…20, (масштабируемый)
Наиб.нагрузка [?]
- 500
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Дисплей
- 4 x светодиод, зелёный (scfm, scfh, scf, °F)
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Точность (в диапазоне измерения)
- ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (класс 141 / , класс 344, условия: установка в соответствии с DIN ISO 2533, установка в трубах: DN50)
Точность [K]
- ± 2, (средний поток в пределах диапазона измерения потока)
Программирование
- Буквенно-цифровой дисплей, 4-значный
Функции дисплея
- 1 x светодиод, жёлтый
Диапазон измерения [°F]
- 32…140
Диапазон индикации [°F]
- 32…140
Температура окружающей среды [°F]
- 32…140
Температура хранения [°F]
- -4…185
Демпфирование коммутационного выхода dAP в шагах [s]
- 0 — 0,2 — 0,4 — 0,6 — 0,8 — 1
Температура измеряемой среды [°F]
- 32…140
Импульсный выход
- Расходомер
Значение импульса
- 0,400…4 000 000 scf
Длина импульса [s]
- 0,049… 2
С шагом в
- 0,020…1000 scf
Воспроизводимость [% от измеряемой величины]
- ± 1,5
DIN EN 68000-2-6
- 5 г (55…2000 Hz)
90…24720 scfh
- 1,4…412 scfm
0…29670 scfh
- 0…494,4 scfm
220…24720 scfh
- 3,7…412 scfm
100…24600 scfh
- 1,6…409,9 scfm
0…18540 scfh
- 0…309 scfm
6180…24720 scfh
- 103…412 scfm
10 scfh
- 0,1 scfm
Рабочее давление
- С максимальны давлением 16 бар
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Датчик учета расхода сжатого воздуха SD2001 от IFM — продукция Датчики потока, которая гарантирует эффективность и устойчивость в работе. Компания Imerussia.ru помогает подобрать оптимальные решения под технические требования заказчиков
