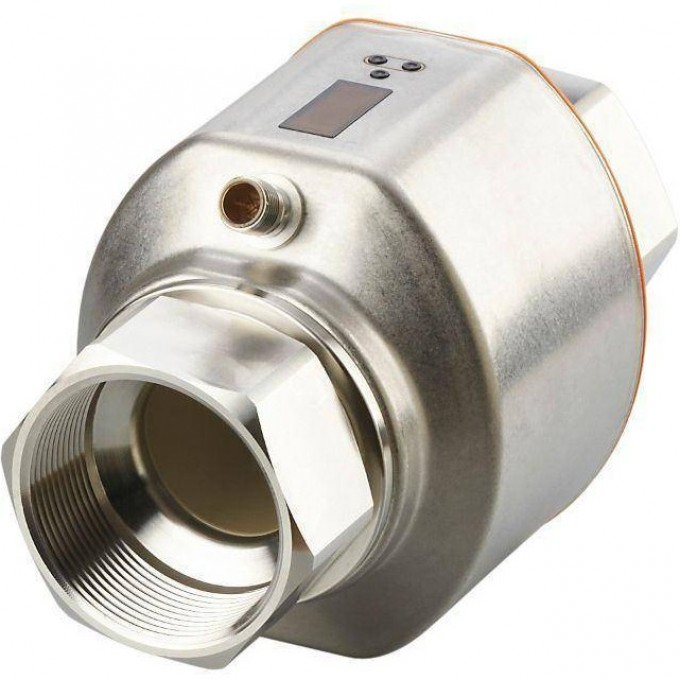

Магнитно-индуктивный датчик потока SM2601 IFM 298423
Артикул: 298423
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- < 150
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250, (на каждый выход)
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2 (38,4 kBaud)
IO-Link проверка
- 1.1
Стандарт SDCI
- IEC 61131-9 CDV
IO-Link ID прибора
- 390 d / 00 01 86 h
Профили
- Smart Sensor: Process Data Variable, Device Identification
SIO режим
- С SIO режимом
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 5
Степень защиты
- IP 65, IP 67
MTTF [годы]
- 78
Вес [g]
- 2775
Материал
- Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов
- С 2 цифровыми выходами
Выбор параметров
- Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, ток/напряжение/частота/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей, обнаружение пустой трубы
Время задержки включения питания [s]
- 5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, частотный сигнал, IO-Link, (конфигурируемый)
Время отклика [s]
- 0,35, (dAP = 0)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, FKM
Подключение к процессу
- Резьбовое соединение 2 NPT DN50
Применение
- Суммирующая функция, обнаружение пустой трубы, для общепромышленного применения
Среда
- Электропроводящие жидкости, Вода, жидкости на водной основе
Предел прочности по давлению [psi]
- 232
MAWP (для применения в соответствии с CRN) [bar]
- 16,5
Аналоговый выход по току [mA]
- 4…20, (масштабируемый)
Наиб.нагрузка [?]
- 500
DIN EN 60068-2-27
- 20 г (11 ms)
DIN EN 60068-2-6
- 5 г (10…2000 Hz)
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Потеря давления
- DPПотеря давленияQобъёмный расход
DP
- Потеря давления
Q
- Объёмный расход
Программируемое время задержки dS, dr [s]
- 0…50
Аналоговые рабочие данные
- 3
Бинарные рабочие данные
- 2
Дисплей
- 6 x светодиод, зелёный (gpm, gph, gal, °F, 10?, 1000 x 10?)
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Частота выхода [Hz]
- 0,1…10000
Динамика измерения
- 1:120
Точность (в диапазоне измерения)
- ± (0,8 % MW + 0,5 % MEW), (4 gpm, температура среды и рабочая температура: 72 °F ± 7 °F)
Повторяемость
- ± 0,2% MEW
Дрейф температуры
- ± 0,0185 °F / K
Точность [K]
- ± 1 (77 °F, Q > 4 gpm)
Демпфирование коммутационного выхода dAP [s]
- 0…5
Динамика реакции срабатывания T05 / T09 [s]
- T09 = 3 (Q > 4 gpm)
Программирование
- Буквенно-цифровой дисплей, 4-значный
Аналоговый выход по напряжению [V]
- 0…10, (масштабируемый)
Мин. сопротивление нагрузки [?]
- 2000
Диапазон измерения [°F]
- -4…176
Диапазон индикации [°F]
- -40…212
Разрешение [°F]
- 0,5
Точка срабатывания SP [°F]
- -2…176
Точка сброса rP [°F]
- -3…175
С шагом в [°F]
- 0,5
Температура окружающей среды [°F]
- 14…140
Температура хранения [°F]
- -13…176
Температура измеряемой среды [°F]
- 14…158
Импульсный выход
- Расходомер
Значение импульса
- 0,02…160 E06 gal
Длина импульса [s]
- 0,008…2
С шагом в
- 0,02 gal
Входы
- Сброс счетчика
Aналоговая пусковая точка [°F]
- -4…140
Aналоговая конечная точка [°F]
- 32…176
5 gph
- 0,1 gpm
80…9600 gph
- 1,3…160 gpm
-11520…11520 gph
- -190…190 gpm
130…9600 gph
- 2,1…160 gpm
80…9550 gph
- 1,3…159,2 gpm
0…7680 gph
- 0…128 gpm
1920…9600 gph
- 32…160 gpm
< 240 gph
- < 4 gpm
Рабочее давление
- С максимальны давлением 16 бар
Тип
- Потока
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Магнитно-индуктивный датчик потока SM2601 от IFM — промышленное оборудование из категории Датчики потока, отличающееся надежностью и соответствием современным стандартам. Компания Imerussia.ru предлагает продукцию, подходящую для различных отраслей и сфер применения
Что получает клиент:
- Честная стоимость без скрытых платежей
- Прямые поставки и оптимальные сроки доставки
- Профессиональная помощь в выборе и эксплуатации
- Оперативная обработка заявок и доставка по РФ
- Гарантированно подлинное оборудование напрямую от бренда
