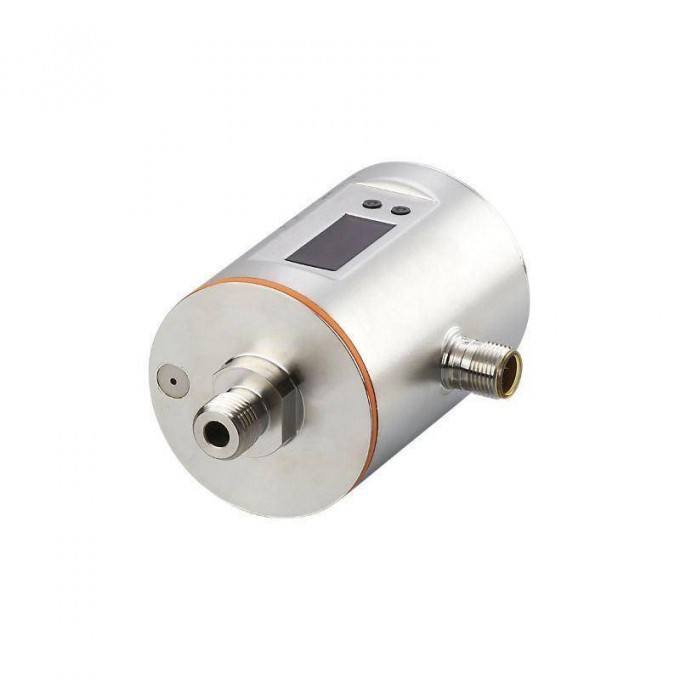

Магнитно-индуктивный датчик потока SM4100 IFM 298439
Артикул: 298439
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- < 80
Класс защиты
- III
Защита от переполюсовки
- С Защита от переполюсовки
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 200
Защита от короткого замыкания
- С Защита от короткого замыкания
Тип защиты от короткого замыкания
- Тактовый
Защита от перегрузок по току
- С Защита от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2 (38,4 kBaud)
IO-Link проверка
- 1.1
Стандарт SDCI
- IEC 61131-9
IO-Link ID прибора
- 671d / 00 02 9Fh
Профили
- Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим
- С SIO режим
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 4
Температура окружающей среды [°C]
- -10…60
Степень защиты
- IP 67
MTTF [годы]
- 144
Вес [g]
- 537
Материал
- Нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Общее количество выходов
- 2
Количество цифровых выходов
- 2
Выбор параметров
- Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход/выход по напряжению/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей
Температура хранения [°C]
- -25…80
Температура измеряемой среды [°C]
- 0…60
Предел прочности по давлению [bar]
- 10
Время задержки включения питания [s]
- 5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)
Время отклика [s]
- 0,15, (dAP = 0)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4404 / 316L), PEEK, EPDM
Подключение к процессу
- Резьбовое соединение G 1/4 DN6 плоское уплотнение
Применение
- Суммирующая функция, для общепромышленного применения
Среда
- Электропроводящие жидкости, Вода, жидкости на водной основе
MAWP (для применения в соответствии с CRN) [bar]
- 5,5
Количество аналоговых выходов
- 1
Аналоговый выход по току [mA]
- 4…20, (масштабируемый)
Наиб.нагрузка [?]
- 500
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Потеря давления
- DPПотеря давленияQобъёмный расход
DP
- Потеря давления
Q
- Объёмный расход
Программируемое время задержки dS, dr [s]
- 0…50
Аналоговые рабочие данные
- 3
Бинарные рабочие данные
- 2
Дисплей
- 6 x светодиод, зелёный (ml/min, l/h, l, m?, °C, 10?)
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Установка
- Подключение к трубе при помощи адаптера
Диапазон измерения [°C]
- -20…80
Разрешение [°C]
- 0,2
Точка срабатывания SP [°C]
- -19,2…80
Точка сброса rP [°C]
- -19,6…79,6
С шагом в [°C]
- 0,2
Точность (в диапазоне измерения)
- ± (2 % MW + 0,5 % MEW)
Повторяемость
- ± 0,2% MEW
Точность [K]
- ± 1,5 (Q > 0,5 l/min)
Демпфирование коммутационного выхода dAP [s]
- 0…5
Динамика реакции срабатывания T05 / T09 [s]
- T09 = 40 (Q > 1 l/min)
Программирование
- Буквенно-цифровой дисплей, 4-значный
DIN IEC 68-2-27
- 20 г (11 ms)
DIN IEC 68-2-6
- 5 г (10…2000 Hz)
Аналоговый выход по напряжению [V]
- 0…10, (масштабируемый)
Мин. сопротивление нагрузки [?]
- 2000
Импульсный выход
- Расходомер
Значение импульса
- 0,001…3000 l
Длина импульса [s]
- 0,008…2
Aналоговая пусковая точка [°C]
- -20…60
Aналоговая конечная точка [°C]
- 0…80
Входы
- Сброс счетчика
Диапазон измерения [ml/min]
- 5…3000
Диапазон индикации [ml/min]
- -1999…3600
Разрешение [ml/min]
- 1
Точка срабатывания SP [ml/min]
- 20…3000
Точка сброса rP [ml/min]
- 5…2984
Начальная точка аналогового сигнала, ASP [ml/min]
- 0…2400
Конечная точка аналогового сигнала, АЕР [ml/min]
- 600…3000
Значение отсечки низкого расхода LFC [ml/min]
- < 60
Особенность
- Потока
Особенность
ОПИСАНИЕ
Магнитно-индуктивный датчик потока SM4100 от IFM — современный вариант Датчики потока, подходящий для широкого спектра задач. Компания Imerussia.ru обеспечивает поставки оборудования, соответствующего международным стандартам
