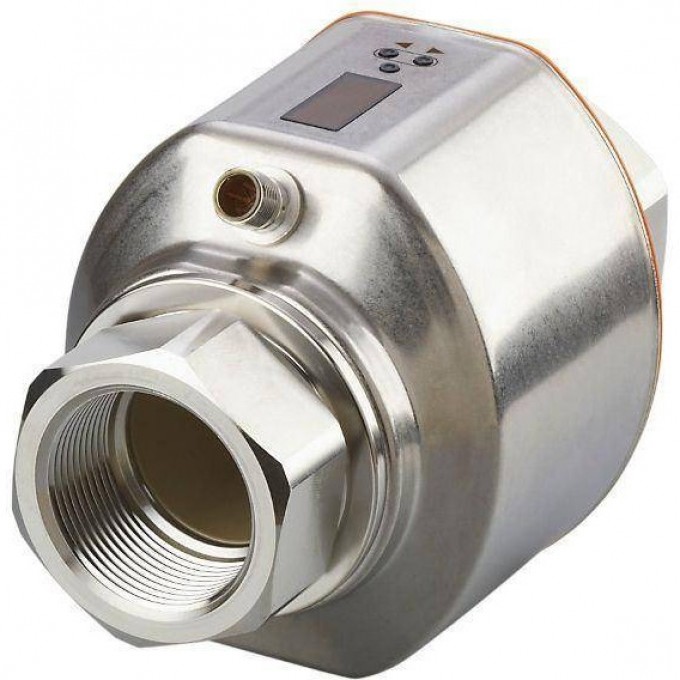

Магнитно-индуктивный датчик потока SM9601 IFM 298436
Артикул: 298436
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Особенность -
Гарантия -
12 месяцев
Сертификаты -
CE
Потребление тока -
< 150
Класс защиты -
III
Электрическое исполнение -
PNP/NPN
Функция выходного сигнала -
Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] -
2
Постоянный ток нагрузки коммутационного выхода DC [mA] -
250, (на каждый выход)
Защита от короткого замыкания -
С защитой от короткого замыкания
Тип защиты от короткого замыкания -
С тактовой защитой от короткого замыкания
Защита от перегрузок по току -
С защитой от перегрузок по току
Коммуникационный интерфейс -
IO-Link
Способ передачи -
COM2 (38,4 kBaud)
IO-Link проверка -
1.1
Стандарт SDCI -
IEC 61131-9 CDV
IO-Link ID прибора -
392 d / 00 01 88 h
Профили -
Smart Sensor: Process Data Variable, Device Identification
SIO режим -
С SIO режимом
Нужный тип порта -
A
Миним.время рабочего цикла [ms] -
5
Степень защиты -
IP 65, IP 67
MTTF [годы] -
78
Вес -
2776,5
Материал -
Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U
Состояние выхода -
2 x светодиод, жёлтый
Упаковочная величина -
1 шт.
Соединение -
Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов -
Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов -
С 2 цифровыми выходами
Выбор параметров -
Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, ток/напряжение/частота/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей, обнаружение пустой трубы
Время задержки включения питания [s] -
5
Выходной сигнал -
Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, частотный сигнал, IO-Link, (конфигурируемый)
Время отклика -
0,35, (dAP = 0)
Материалы корпуса в контакте с изм. средой -
Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, FKM
Тип присоединения -
Резьбовое соединение 1 1/2 NPT DN50
Применение -
Суммирующая функция, обнаружение пустой трубы, для общепромышленного применения
Среда -
Электропроводящие жидкости, Вода, жидкости на водной основе
MAWP (для применения в соответствии с CRN) [bar] -
16,5
Аналоговый выход по току -
4…20, (масштабируемый)
Наиб.нагрузка [?] -
500
DIN EN 60068-2-27 -
20 г (11 ms)
DIN EN 60068-2-6 -
5 г (10…2000 Hz)
Директива по оборудованию под давлением -
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Потеря давления -
DPПотеря давленияQобъёмный расход
DP -
Потеря давления
Q -
Объёмный расход
Программируемое время задержки dS, dr [s] -
0…50
Аналоговые рабочие данные -
3
Бинарные рабочие данные -
2
Дисплей -
6 x светодиод, зелёный (gpm, gph, gal, °F, 10?, 1000 x 10?)
Измеренные значения -
Буквенно-цифровой дисплей, 4-значный
Частота выхода [Hz] -
0,1…10000
Динамика измерения -
1:60
Точность (в диапазоне измерения) -
± (0,8 % MW + 0,5 % MEW), (4 gpm, температура среды и рабочая температура: 72 °F ± 7 °F)
Повторяемость -
± 0,2% MEW
Дрейф температуры -
± 0,0185 °F / K
Точность [K] -
± 1 (77 °F, Q > 4 gpm)
Демпфирование коммутационного выхода dAP [s] -
0…5
Динамика реакции срабатывания T05 / T09 [s] -
T09 = 3 (Q > 4 gpm)
Программирование -
Буквенно-цифровой дисплей, 4-значный
Мин. сопротивление нагрузки [?] -
2000
Диапазон измерения [°F] -
-4…176
Диапазон индикации [°F] -
-40…212
Разрешение [°F] -
0,5
Точка срабатывания SP [°F] -
-2…176
Точка сброса rP [°F] -
-3…175
С шагом в [°F] -
0,5
Температура окружающей среды [°F] -
14…140
Температура хранения [°F] -
-13…176
Температура измеряемой среды [°F] -
14…158
Импульсный выход -
Расходомер
Значение импульса -
0,02…80 E06 gal
Длина импульса [s] -
0,016…2
С шагом в -
0,02 gal
Входы -
Сброс счетчика
Aналоговая пусковая точка [°F] -
-4…140
Aналоговая конечная точка [°F] -
32…176
5 gph -
0,1 gpm
< 240 gph -
< 4 gpm
80…4800 gph -
1,3…80 gpm
-5760…5760 gph -
-96…96 gpm
105…4800 gph -
1,7…80 gpm
80…4775 gph -
1,3…79,6 gpm
0…3840 gph -
0…64 gpm
960…4800 gph -
16…80 gpm
Предел прочности по давлению -
С максимальны давлением 16 бар
Тип -
Рабочее напряжение -
Защита от переполюсовки -
Количество аналоговых выходов -
Общее количество выходов -
Аналоговое выходное напряжение -
ОПИСАНИЕ
Магнитно-индуктивный датчик потока SM9601 от IFM — решение из линейки Датчики потока, которое объединяет надежность и высокие эксплуатационные характеристики. Компания Imerussia.ru поставляет сертифицированные товары напрямую от производителей
