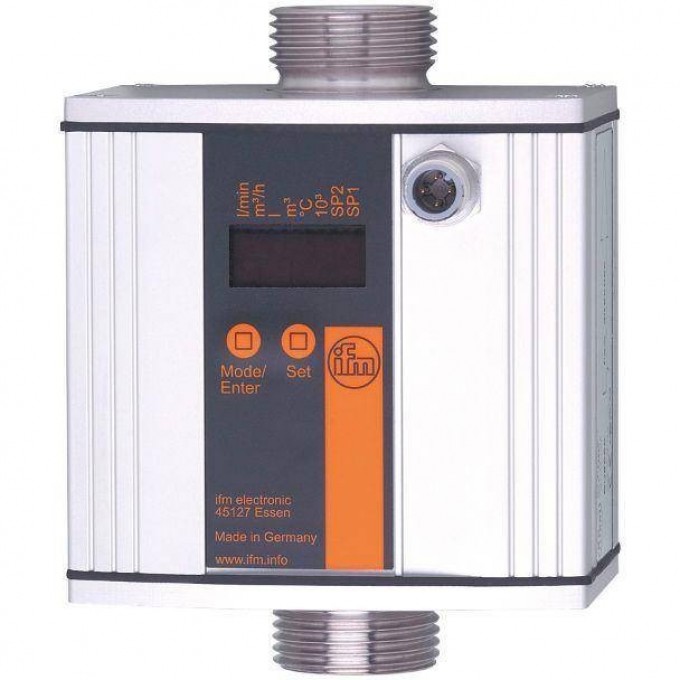

Ультразвуковой датчик потока SU8001 IFM 298531
Артикул: 298531
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- 100
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250, (на каждый выход)
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Степень защиты
- IP 67
MTTF [годы]
- 185
Вес [g]
- 1688,8
Материал
- Корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, корпус разъемного соединения: латунь покрытие Optalloy, PA 6.6, Защитное покрытие: PA (полиамид)
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов
- С 2 цифровыми выходами
Выбор параметров
- Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 10
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Время отклика [s]
- 0,25, (dAP = 0)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200
Подключение к процессу
- Резьбовое соединение G 1 плоское уплотнение
EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
- 10 V/m
EN 61000-4-4 Burst
- 2 kV
EN 61000-4-6 ВЧ проводимость
- 10 V
Применение
- Суммирующая функция, для общепромышленного применения
Среда
- Вода, гликолевые растворы, Охлаждающие жидкости, масло
Предел прочности по давлению [psi]
- 232
Аналоговый выход по току [mA]
- 4…20, (масштабируемый)
Наиб.нагрузка [?]
- 500
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Потеря давления
- DPПотеря давленияQобъёмный расход
DP
- Потеря давления
Q
- Объёмный расход
EN 61000-4-5 Surge
- 0,5 kV
Программируемое время задержки dS, dr [s]
- 0…50
Дисплей
- 5 x светодиод, зелёный (gpm, gph, gal, °F, 10?)
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Установка
- Подключение к трубе при помощи адаптера
Точность (в диапазоне измерения)
- < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм?/с при 40°C)
Повторяемость
- 0,05 gpm, 3 gph
Точность [K]
- ± 5,4 (Q > 0,26 gpm)
Демпфирование коммутационного выхода dAP [s]
- 0…1
Динамика реакции срабатывания T05 / T09 [s]
- T09 = 70 (Q > 1 gpm), (Вода)
Программирование
- Буквенно-цифровой дисплей, 4-значный
DIN IEC 68-2-27
- 20 г (11 ms)
DIN IEC 68-2-6
- 5 г (10…2000 Hz)
Аналоговый выход по напряжению [V]
- 0…10, (масштабируемый)
Мин. сопротивление нагрузки [?]
- 2000
Диапазон измерения [°F]
- 14…176
Разрешение [°F]
- 0,5
Точка срабатывания SP [°F]
- 14,5…176
Точка сброса rP [°F]
- 14…175,5
С шагом в [°F]
- 0,5
Температура окружающей среды [°F]
- 14…140
Температура хранения [°F]
- -13…176
Температура измеряемой среды [°F]
- 14…176
1 gph
- 0,02 gpm
Импульсный выход
- Расходомер
Значение импульса
- 0,02…9000 * 10? gal
Длина импульса [s]
- 0,3…2
С шагом в
- 0,02 gal
Входы
- Сброс счетчика
Aналоговая пусковая точка [°F]
- 14…145,5
Aналоговая конечная точка [°F]
- 44,5…176
0…1585 gph
- 0…26,44 gpm
0…1902 gph
- 0…31,72 gpm
4…1585 gph
- 0,06…26,44 gpm
0…1581 gph
- 0…26,38 gpm
0…1285 gph
- 0…21,44 gpm
300…1585 gph
- 5…26,44 gpm
1902 gph
- 31,7 gpm
Рабочее давление
- С максимальны давлением 16 бар
Тип
- Потока
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Ультразвуковой датчик потока SU8001 от IFM — современный вариант Датчики потока, подходящий для широкого спектра задач. Компания Imerussia.ru предлагает продукцию, подходящую для различных отраслей и сфер применения
