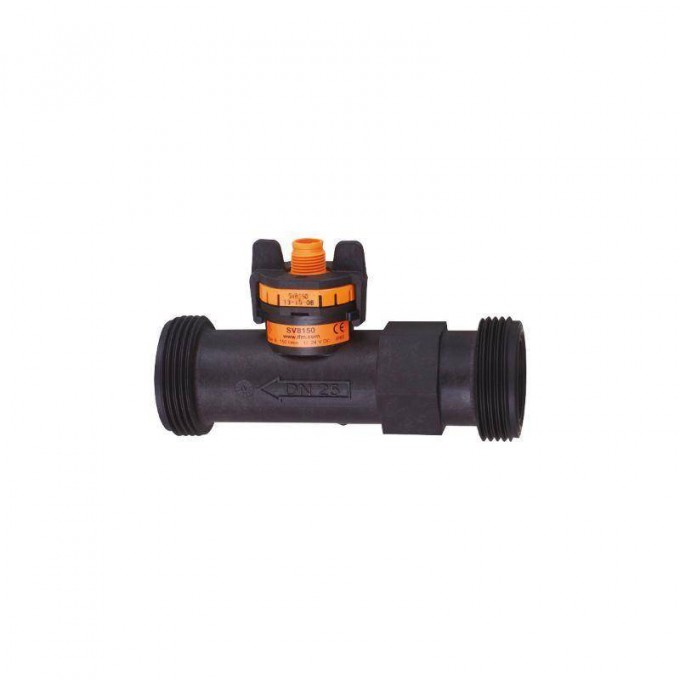

Вихревой датчик расхода SV8150 IFM 298577
Артикул: 298577
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 8…33 DC
Класс защиты
- III
Температура окружающей среды [°C]
- -15…85
Степень защиты
- IP 65
MTTF [годы]
- 380
Вес [g]
- 136
Материал
- PA 6T
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Контакты: позолоченый
Количество входов и выходов
- Количество аналоговых выходов: 1
Общее количество выходов
- 1
Температура хранения [°C]
- -30…85
Температура измеряемой среды [°C]
- -40…100
Предел прочности по давлению [bar]
- 12
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- < 2
Выходной сигнал
- Аналоговый сигнал
Время отклика [s]
- 0,5
Материалы корпуса в контакте с изм. средой
- ETFE, PA 6T, EPDM
Подключение к процессу
- Резьбовое соединение G 1 1/4 DN25
Применение
- Для общепромышленного применения
Среда
- Вода, гликолевые растворы, Охлаждающие жидкости
Количество аналоговых выходов
- 1
Аналоговый выход по току [mA]
- 4…20, (Вода: Q [l/min] = 9,375 x (I — 4 mA), вода-гликоль: Q [l/min] = 9,375 x (I — 4 mA) — Qo см. Рис. 2)
Наиб.нагрузка [?]
- < (Ub - 8 V) / 20 mA, Ub = 24 V: 800
DIN EN 60068-2-27
- 30 г (11 ms)
DIN EN 60068-2-6
- С водой / 10…61 Hz 1 mm
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Момент затяжки [Nm]
- 15
Потеря давления
- DPПотеря давленияQобъёмный расход
DP
- Потеря давления
Q
- Объёмный расход
Измерительный элемент
- 1 x Pt 1000, (to DIN EN 60751, класс B)
Установка
- Подключение к трубе при помощи адаптера
Диапазон измерения [°C]
- -40…100
Точность (в диапазоне измерения)
- Q < 50 % MEW: 50 % MEW: < 2 % MW, (Вода)
Повторяемость
- 0,2, (в % от конечного значения)
Точность [K]
- ± 0,3 ± 0,005 x T
Мин. разрывное давление [bar]
- 25
Кавитация
- P(абсолютное) discharge / P(разница) > 5.5 для избежания кавитации
9…150 l/min
- 0,283…4,709 m/s
Внутренний нагрев датчика температуры
- 1 K/mW
Определение значения компенсации Qo для смеси гликоль-вода
- V < 4 cStточность измерения 3 % MEW4 < v < 14 cStточность измерения 4 % MEW
V < 4 cSt
- Точность измерения 3 % MEW
4 < v < 14 cSt
- Точность измерения 4 % MEW
Особенность
- Вихревые
Особенность
- Расхода
ОПИСАНИЕ
Вихревой датчик расхода SV8150 от IFM — решение из линейки Датчики потока, которое объединяет надежность и высокие эксплуатационные характеристики. Компания Imerussia.ru специализируется на промышленном оборудовании для любых условий работы
