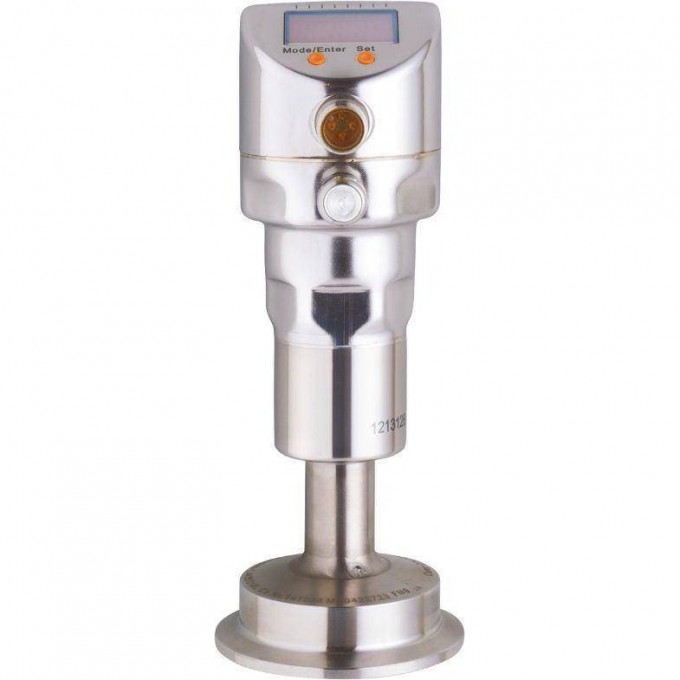

Датчик давления с дисплеем и установкой заподлицо PI2307 IFM 301504
Артикул: 301504
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 18…32 DC
Потребление тока [mA]
- < 45
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250
Частота переключения DC [Hz]
- 125
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Коммуникационный интерфейс
- IO-Link
Способ передачи
- COM2 (38,4 kBaud)
IO-Link проверка
- 1.0
Стандарт SDCI
- IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002
IO-Link ID прибора
- 106 d / 00 00 6A h
Профили
- Нет
SIO режим
- С SIO режимом
Нужный тип порта
- A
Миним.время рабочего цикла [ms]
- 2,3
Температура окружающей среды [°C]
- -25…80
Степень защиты
- IP 67, IP 68, IP 69K
MTTF [годы]
- 142
Вес [g]
- 1046,5
Материал
- Нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PBT (полибутилентерефталат), PEI, PFA
Состояние выхода
- Светодиод, жёлтый
Упаковочная величина
- 1 шт.
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов
- С 2 цифровыми выходами
Температура хранения [°C]
- -25…100
Температура измеряемой среды [°C]
- -25…200, (-25…160 °C, Температура окружающей среды > 65 °C)
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 0,5
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4435 / 316L)
Подключение к процессу
- Clamp DN 51 / 2?
Применение
- Гигиенические системы
Среда
- Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Тип давления
- Относительное давление
Аналоговый выход по току [mA]
- 4…20, обратимый, (масштабируемый)
Наиб.нагрузка [?]
- (Ub — 10 V) / 20 mA
Повторяемость [% диапазона]
- < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]
- < ± 0,2, (Turn down 1:1 линейность, вкл. гистерезис и повторяемость настройка предельного значения согласно DIN 16086)
Отклонение линейности [% диапазона]
- < ± 0,15, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]
- < ± 0,15, (Turn down 1:1)
Долговременная стабильность [% диапазона]
- < ± 0,1, (Turn down 1:1, за год)
DIN EN 60068-2-27
- 50 г (11 ms)
DIN EN 60068-2-6
- 20 г (10…2000 Hz)
Мин. кол-во циклов давления
- 10 миллионов
Наличие «Watchdog»
- Со встроенным «Watchdog»
Погрешность точки переключения [% диапазона]
- < ± 0,2, (Turn down 1:1)
Аналоговые рабочие данные
- 1
Бинарные рабочие данные
- 2
Дисплей
- Mbar, kPa, psi, inH2O, mWS, % от диапазона
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Демпфирование коммутационного выхода dAP [s]
- 0…30
Демпфирование аналогового выхода dAA [s]
- 0,01…99,99
Характеристика поверхности Ra/Rz частей в контакте со средой
- < 0,38 / -
Мин. время реакции коммутационного выхода (dAP) [ms]
- 3
Жидкий наполнитель для переноса давления
- Белое медицинское масло (подходит для применения в пищевой промышленности, соответствует требованиям FDA)
Диаметр диафрагмы [mm]
- 47,5
Функции дисплея
- Буквенно-цифровой дисплей, 4-значный
30000 mbar
- 435 psi
10000 mbar
- 145 psi
-50…1000 mbar
- -0,73…14,5 psi
-48…1000 mbar
- -0,7…14,5 psi
-50…998 mbar
- -0,73…14,47 psi
-50…750 mbar
- -0,73…10,88 psi
200…1000 mbar
- 2,9…14,5 psi
1 mbar
- 0,01 psi
Температурный коэффициент нулевой точки [% от диапазона измерени
- < ± 0,3, (0...200 °C)
Температурный коэффициент диапазона [% от диапазона измерения /
- < ± 0,15, (0...200 °C)
Время нарастания переходной характеристики аналогового выхода [m
- 7
Особенность
- Давления
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Датчик давления с дисплеем и установкой заподлицо PI2307 от IFM — оборудование класса Датчики давления, сочетающее прочность и точность. Компания Imerussia.ru поставляет сертифицированные товары напрямую от производителей
