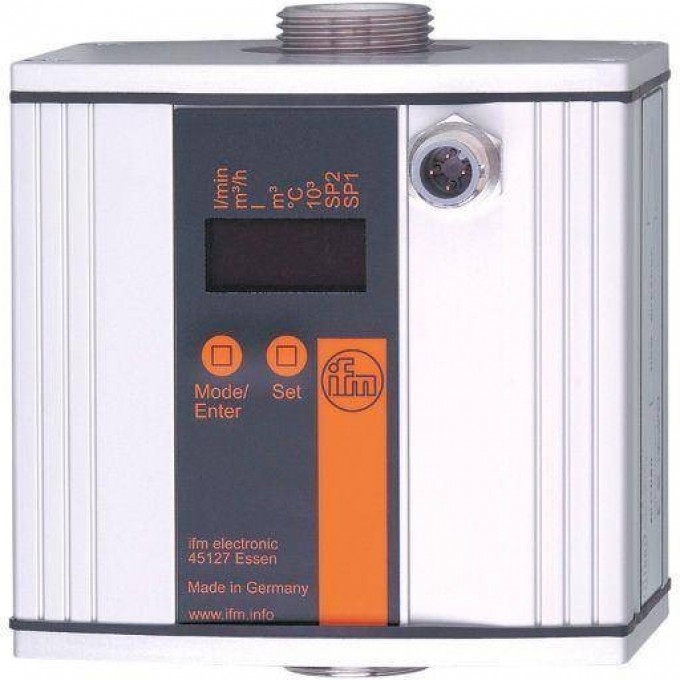

Ультразвуковой датчик потока SU7000 IFM 298521
Артикул: 298521
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Гарантия
- 12 месяцев
Сертификаты
- CE
Рабочее напряжение [V]
- 19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]
- 100
Класс защиты
- III
Электрическое исполнение
- PNP/NPN
Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]
- 2
Постоянный ток нагрузки коммутационного выхода DC [mA]
- 250, (на каждый выход)
Защита от короткого замыкания
- С защитой от короткого замыкания
Тип защиты от короткого замыкания
- С тактовой защитой от короткого замыкания
Защита от перегрузок по току
- С защитой от перегрузок по току
Температура окружающей среды [°C]
- -10…60
Степень защиты
- IP 67
MTTF [годы]
- 175
Вес [g]
- 1551,5
Материал
- Корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, корпус разъемного соединения: латунь покрытие Optalloy, PA 6.6, Защитное покрытие: PA (полиамид)
Состояние выхода
- 2 x светодиод, жёлтый
Упаковочная величина
- 1 шт.
Соединение
- Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый
Количество входов и выходов
- Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов
- С 2 цифровыми выходами
Выбор параметров
- Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры
Температура хранения [°C]
- -25…80
Температура измеряемой среды [°C]
- -10…80
Мин. сопротивление изоляции [M?]
- 100, (500 V DC)
Время задержки включения питания [s]
- 10
Выходной сигнал
- Коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Время отклика [s]
- 0,25, (dAP = 0)
Материалы корпуса в контакте с изм. средой
- Нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200
Подключение к процессу
- Резьбовое соединение G 3/4 плоское уплотнение
EN 61000-4-2 ESD
- 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
- 10 V/m
EN 61000-4-4 Burst
- 2 kV
EN 61000-4-6 ВЧ проводимость
- 10 V
Применение
- Суммирующая функция, для общепромышленного применения
Среда
- Вода, гликолевые растворы, Охлаждающие жидкости, масло
Аналоговый выход по току [mA]
- 4…20, (масштабируемый)
Наиб.нагрузка [?]
- 500
Директива по оборудованию под давлением
- Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Потеря давления
- DPПотеря давленияQобъёмный расход
DP
- Потеря давления
Q
- Объёмный расход
EN 61000-4-5 Surge
- 0,5 kV
Программируемое время задержки dS, dr [s]
- 0…50
Дисплей
- 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C)
Измеренные значения
- Буквенно-цифровой дисплей, 4-значный
Установка
- Подключение к трубе при помощи адаптера
0,1 l/min
- 0,005 m?/h
Диапазон измерения [°C]
- -10…80
Разрешение [°C]
- 0,2
Точка срабатывания SP [°C]
- -9,8…80
Точка сброса rP [°C]
- -10…79,8
С шагом в [°C]
- 0,2
Точность (в диапазоне измерения)
- < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм?/с при 40°C)
Повторяемость
- 0,1 l/min, 6 l/h, 0,006 m?/h
Точность [K]
- ± 3 (Q > 1 l/min)
Демпфирование коммутационного выхода dAP [s]
- 0…1
Динамика реакции срабатывания T05 / T09 [s]
- T09 = 70 (Q > 5 l/min), (Вода)
Программирование
- Буквенно-цифровой дисплей, 4-значный
DIN IEC 68-2-27
- 20 г (11 ms)
DIN IEC 68-2-6
- 5 г (10…2000 Hz)
Аналоговый выход по напряжению [V]
- 0…10, (масштабируемый)
Мин. сопротивление нагрузки [?]
- 2000
Импульсный выход
- Расходомер
Значение импульса
- 0,1 l…1 000 000 m?
Длина импульса [s]
- 0,05…2
Aналоговая пусковая точка [°C]
- -10…62
Aналоговая конечная точка [°C]
- 8…80
Входы
- Сброс счетчика
0…60 l/min
- 0…3,6 m?/h
0…40 l/min
- 0…2,4 m?/h
10…50 l/min
- 0,6…3 m?/h
0…50 l/min
- 0…3 m?/h
0,1…50 l/min
- 0,005…3 m?/h
0…49,9 l/min
- 0…2,995 m?/h
Рабочее давление
- С максимальны давлением 16 бар
60 l/min
- 3,6 m?/h
Тип
- Потока
Особенность
Защита от переполюсовки
Количество аналоговых выходов
Общее количество выходов
ОПИСАНИЕ
Ультразвуковой датчик потока SU7000 от IFM — оборудование класса Датчики потока, сочетающее прочность и точность. Компания Imerussia.ru поставляет сертифицированные товары напрямую от производителей
Что получает клиент:
- Прямые поставки и оптимальные сроки доставки
- Официальные поставки оригинальной техники
- Прозрачные условия сотрудничества
- Сопровождение специалистов от подбора до внедрения
- Оперативная обработка заявок и доставка по РФ
Характеристики - Ультразвуковой датчик потока SU7000
